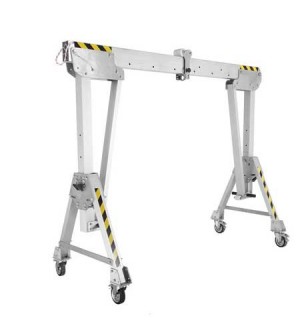

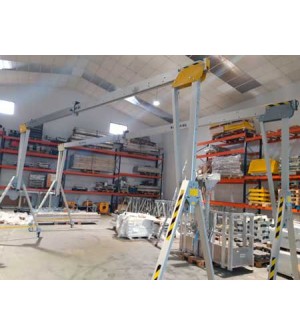

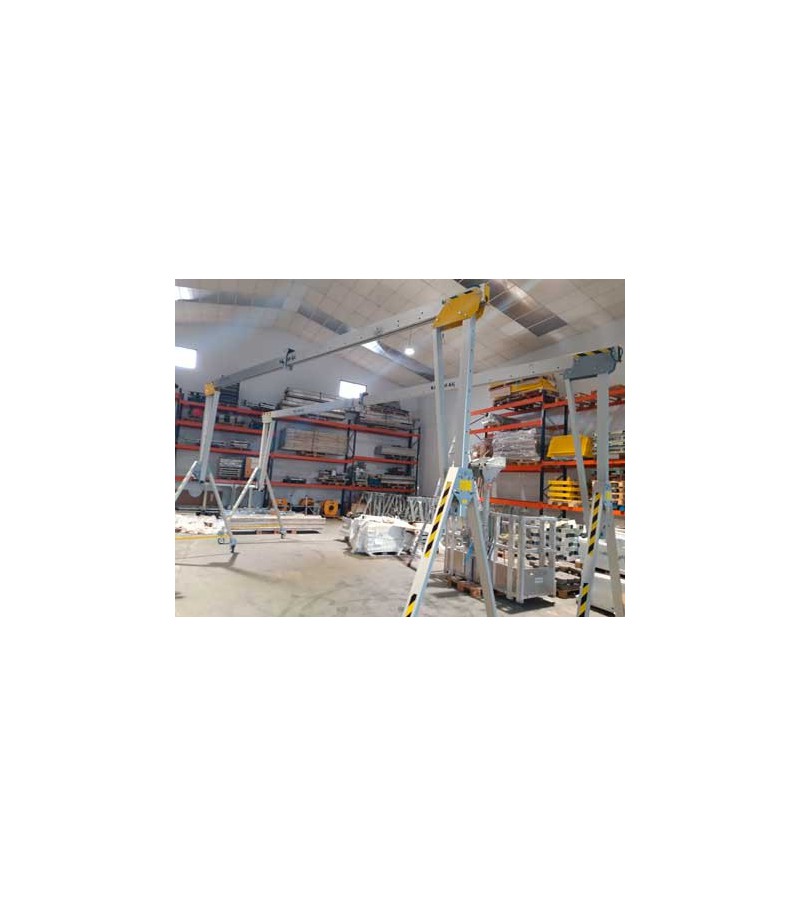

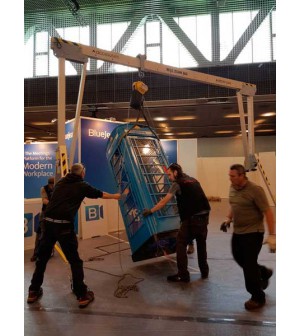

Pórtico para trabajos en altura y espacios confinados.

Pórtico de aluminio diseñado con ruedas giratorioas con bloqueo, es un modelo resistente y muy robusto que posee una capacidad de carga de entre 1500 a 3500 kg, que lo hace apto para diferentes tipos de superficies o terrenos, pudiendo adaptarse o diseñarse ruedas indicadas para terrenos mas escarpados. Es un pórtico que se fabrica con diferentes longitudes de anchos de viga, que van desde los 2 metros a los 9 metros. Además se pueden combinar con diferentes alturas de patas que van desde los 1.6 metros a los 6.4 metros regulables cada 200 mm. Esta versatilidad de medidas, da lugar a multitud de configuraciones posibles. Es un pórtico certificado tanto para la elevación de cargas pesadas y/o máximo de 5 persnas. Es un pórtico fabricado en aluminio y por lo tanto muy ligero, rápido e intuitivo de montar en muy pocos pasos. Este tipo de pórtico está certificado conforme la norma de seguridad EN 795:2012 clase B.

Pórtico Modelo PCP-A:

• Fabricado en aluminio.
• Certificado para elevación de cargas o de personas.
• Longitudes de la viga: 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 m.
• Alturas: A1 (1.6-2.2 m.) / B1 (2.2-3.6 m.) / C1 (3.2-5.4 m.) / C2 (4.23-6.43 m.).
• La capciadad de carga va desde los 500 kg. hasta los 3500 kg. según la configuración.
• Protección de hasta máximo 5 personas.
• Factor de distribución de peso para cargas: 2.1:1.
• Factor de distribución de peso para rescate de personas: 10:1.
• Marcado CE.
• Puede ser empleado como punto de anclaje para personas que trabajan en presas y alcantarillas.
• El ensamblaje se compone por piezas unidad mediante pasadores. Por lo tanto no necesita tornillería compuesta por tornillos ni tuercas.
• Los pies del pórtico tienen ruedoas giratorias con autobloqueo.
• Posibilidad de acoplar ruedas especiales para terrenos escabrosos.
• Para elevación de cargas puede usarse el carro externo y otro equipamiento de elevación.
• Para la protección anticaídas de personas se utiliza un carro interno.

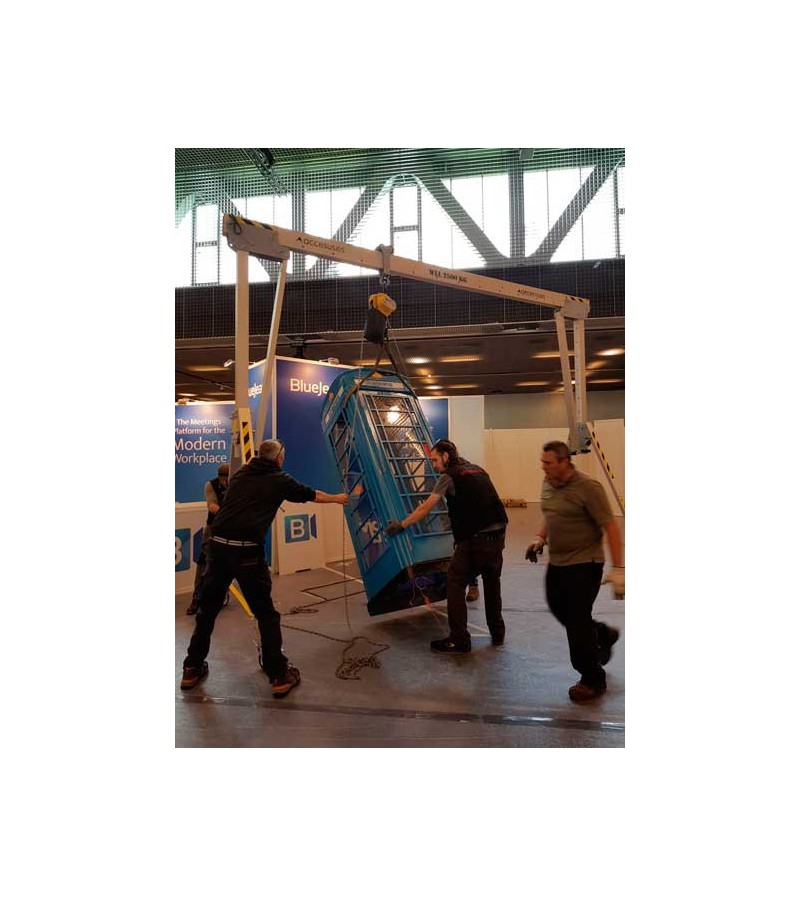

Usos:

• Elevación de vehículos.
• Cargas de personas.
• Elevaciones de compuertas.
• Elevación de personas.

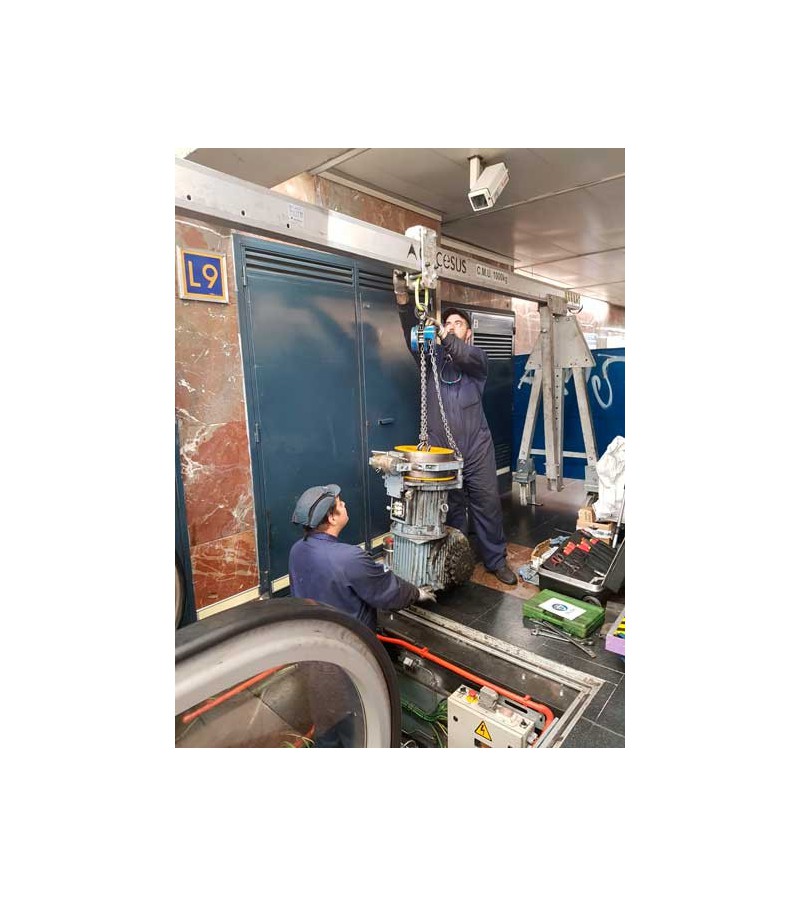

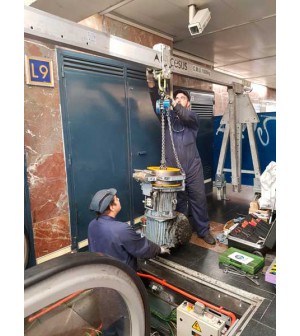

• Elevación y montaje de escaleras mecánicas.
• Elevación de instalaciones.
• Elevación de obras de arte.
• Elevación de maquinaria industrial.

Combinaciones de pórticos modelo PCP-A:

• PCP-A-2m-A1-3500: Lonitud de la viga 2 m. Altura A1 (regulable de 1.6-2.2 m). Capcacidad de carga 3500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-3m-A1-3500: Lonitud de la viga 3 m. Altura A1 (regulable de 1.6-2.2 m). Capcacidad de carga 3500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-4m-A1-3000: Lonitud de la viga 4 m. Altura A1 (regulable de 1.6-2.2 m). Capcacidad de carga 3000 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-5m-A1-2500: Lonitud de la viga 5 m. Altura A1 (regulable de 1.6-2.2 m). Capcacidad de carga 2500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-6m-A1-2000: Lonitud de la viga 6 m. Altura A1 (regulable de 1.6-2.2 m). Capcacidad de carga 2000 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-7m-A1-1500: Lonitud de la viga 7 m. Altura A1 (regulable de 1.6-2.2 m). Capcacidad de carga 1500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-8m-A1-500: Lonitud de la viga 8 m. Altura A1 (regulable de 1.6-2.2 m). Capcacidad de carga 500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-9m-A1-500: Lonitud de la viga 9 m. Altura A1 (regulable de 1.6-2.2 m). Capcacidad de carga 500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-2m-B1-3000: Lonitud de la viga 2 m. Altura B1 (regulable de 2.2-3.6 m). Capcacidad de carga 3000 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-3m-B1-3000: Lonitud de la viga 3 m. Altura B1 (regulable de 2.2-3.6 m). Capcacidad de carga 3000 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-4m-B1-3000: Lonitud de la viga 4 m. Altura B1 (regulable de 2.2-3.6 m). Capcacidad de carga 3000 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-5m-B1-2500: Lonitud de la viga 5 m. Altura B1 (regulable de 2.2-3.6 m). Capcacidad de carga 2500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-6m-B1-2000: Lonitud de la viga 6 m. Altura B1 (regulable de 2.2-3.6 m). Capcacidad de carga 2000 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-7m-B1-1500: Lonitud de la viga 7 m. Altura B1 (regulable de 2.2-3.6 m). Capcacidad de carga 1500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-8m-B1-500: Lonitud de la viga 8 m. Altura B1 (regulable de 2.2-3.6 m). Capcacidad de carga 500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-9m-B1-500: Lonitud de la viga 9 m. Altura B1 (regulable de 2.2-3.6 m). Capcacidad de carga 500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-2m-C1-3000: Lonitud de la viga 2 m. Altura C1 (regulable de 3.2-5.4 m). Capcacidad de carga 3000 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-3m-C1-3000: Lonitud de la viga 3 m. Altura C1 (regulable de 3.2-5.4 m). Capcacidad de carga 3000 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-4m-C1-3000: Lonitud de la viga 4 m. Altura C1 (regulable de 3.2-5.4 m). Capcacidad de carga 3000 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-5m-C1-2500: Lonitud de la viga 5 m. Altura C1 (regulable de 3.2-5.4 m). Capcacidad de carga 2500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-6m-C1-2000: Lonitud de la viga 6 m. Altura C1 (regulable de 3.2-5.4 m). Capcacidad de carga 2000 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-7m-C1-1500: Lonitud de la viga 7 m. Altura C1 (regulable de 3.2-5.4 m). Capcacidad de carga 1500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-8m-C1-500: Lonitud de la viga 8 m. Altura C1 (regulable de 3.2-5.4 m). Capcacidad de carga 500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-8m-C1-500: Lonitud de la viga 8 m. Altura C1 (regulable de 3.2-5.4 m). Capcacidad de carga 500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-2m-C2-1000: Lonitud de la viga 2 m. Altura C2 (regulable de 4.2-5.4 m). Capcacidad de carga 1000 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-3m-C2-1000: Lonitud de la viga 3 m. Altura C2 (regulable de 4.2-5.4 m). Capcacidad de carga 1000 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-4m-C2-1000: Lonitud de la viga 4 m. Altura C2 (regulable de 4.2-5.4 m). Capcacidad de carga 1000 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-5m-C2-1000: Lonitud de la viga 5 m. Altura C2 (regulable de 4.2-5.4 m). Capcacidad de carga 1000 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-6m-C2-1000: Lonitud de la viga 6 m. Altura C2 (regulable de 4.2-5.4 m). Capcacidad de carga 1000 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-7m-C2-1000: Lonitud de la viga 7 m. Altura C2 (regulable de 4.2-5.4 m). Capcacidad de carga 1000 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-8m-C2-500: Lonitud de la viga 8 m. Altura C2 (regulable de 4.2-5.4 m). Capcacidad de carga 500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-9m-C2-500: Lonitud de la viga 9 m. Altura C2 (regulable de 4.2-5.4 m). Capcacidad de carga 500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.

NORMA:

• EN 795:2012: Equipos de protección individual contra caídas. Dispositivos de anclaje. Clase B, dispositivos de anclaje provisionales o temporales.

LONGITUDES DE VIGA: 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 m.

ALTURA DE LAS PATAS: A1 (1.6-2.2 m.) / B1 (2.2-3.6 m.) / C1 (3.2-5.4 m.) / C2 (4.23-6.43 m.

MATERIAL: Aluminio.
