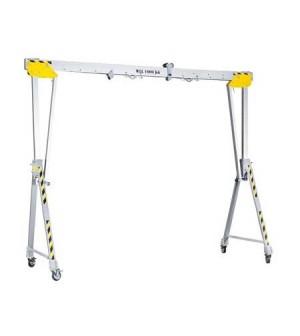

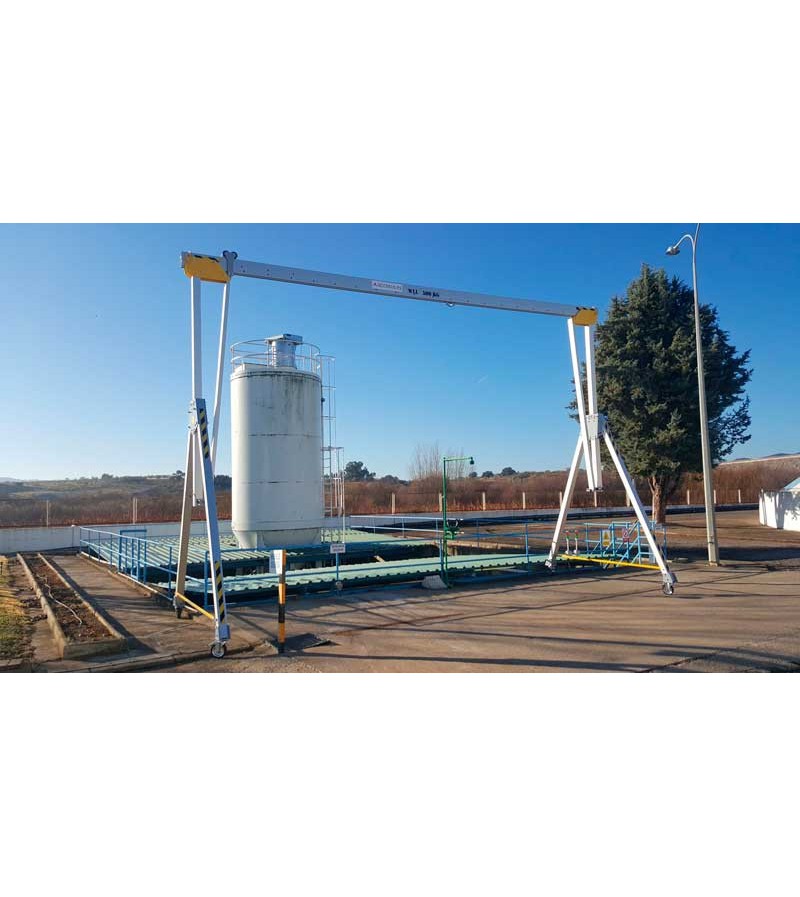

Pórtico para trabajos en altura y espacios confinados.

Pórtico de aluminio diseñado con ruedas giratorioas con bloqueo, es un modelo resistente y muy ligero que posee una capacidad de carga de entre 500 a 2500 kg, que lo hace apto para diferentes tipos de superficies o terrenos, pudiendo adaptarse o diseñarse ruedas indicadas para terrenos mas escarpados. Es un pórtico que se fabrica con diferentes longitudes de anchos de viga, que van desde los 2 metros a los 7 metros. Además se pueden combinar con diferentes alturas de patas que van desde los 1.6 metros a los 6.4 metros regulables cada 200 mm. Esta versatilidad de medidas, da lugar a multitud de configuraciones posibles. Es un pórtico certificado tanto para la elevación de cargas pesadas y/o máximo de 3 persnas. Es un pórtico fabricado en aluminio y por lo tanto muy ligero, rápido y fácil de montar en muy pocos pasos. Este tipo de pórtico está certificado conforme la norma de seguridad EN 795:2012 clase B.

Pórtico Modelo PCP-L:

• Fabricado en aluminio.
• Certificado para elevación de cargas o de personas.
• Longitudes de la viga: 2 / 3 / 4 / 5 / 6 / 7 m.
• Alturas: E1 (1.6-2.2 m.) / F1 (2.2-3.6 m.) / G1 (3.2-5.4 m.) / G2 (4.23-6.43 m.).
• La capciadad de carga va desde los 500 kg. hasta los 3500 kg. según la configuración.
• Protección de hasta máximo 3 personas.
• Factor de distribución de peso para cargas: 2.1:1.
• Factor de distribución de peso para rescate de personas: 10:1.
• Marcado CE.
• Puede ser empleado como punto de anclaje para personas que trabajan en presas y alcantarillas.
• El ensamblaje se compone por piezas unidad mediante pasadores. Por lo tanto no necesita tornillería compuesta por tornillos ni tuercas.
• Los pies del pórtico tienen ruedas giratorias con autobloqueo.
• Posibilidad de acoplar ruedas especiales para terrenos escabrosos.
• Para elevación de cargas puede usarse el carro externo y otro equipamiento de elevación.
• Para la protección anticaídas de personas se utiliza un carro interno.

Usos:

• Elevación de vehículos.
• Cargas de personas.
• Elevaciones de compuertas.
• Elevación de personas.
• Elevación y montaje de escaleras mecánicas.
• Elevación de instalaciones.
• Elevación de obras de arte.
• Elevación de maquinaria industrial.

Combinaciones de pórticos modelo PCP-L:

• PCP-L-2m-E1-2000: Lonitud de la viga 2 m. Altura E1 (regulable de 1.6-2.2 m). Capcacidad de carga 2000 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-L-3m-E1-1500: Lonitud de la viga 3 m. Altura E1 (regulable de 1.6-2.2 m). Capcacidad de carga 1500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-L-4m-E1-1250: Lonitud de la viga 4 m. Altura E1 (regulable de 1.6-2.2 m). Capcacidad de carga 1250 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-L-5m-E1-1000: Lonitud de la viga 5 m. Altura E1 (regulable de 1.6-2.2 m). Capcacidad de carga 1000 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-L-6m-E1-750: Lonitud de la viga 6 m. Altura E1 (regulable de 1.6-2.2 m). Capcacidad de carga 750 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-L-7m-E1-2000: Lonitud de la viga 7 m. Altura E1 (regulable de 1.6-2.2 m). Capcacidad de carga 500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-L-2m-F1-1750: Lonitud de la viga 2 m. Altura F1 (regulable de 2.2-3.6 m). Capcacidad de carga 1750 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-L-3m-F1-1500: Lonitud de la viga 3 m. Altura F1 (regulable de 2.2-3.6 m). Capcacidad de carga 1500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-L-4m-F1-1250: Lonitud de la viga 4 m. Altura F1 (regulable de 2.2-3.6 m). Capcacidad de carga 1250 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-L-5m-F1-1000: Lonitud de la viga 5 m. Altura F1 (regulable de 2.2-3.6 m). Capcacidad de carga 1000 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-L-6m-F1-750: Lonitud de la viga 6 m. Altura F1 (regulable de 2.2-3.6 m). Capcacidad de carga 750 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-L-7m-F1-500: Lonitud de la viga 7 m. Altura F1 (regulable de 2.2-3.6 m). Capcacidad de carga 500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-2m-G1-1750: Lonitud de la viga 2 m. Altura G1 (regulable de 3.2-5.4 m). Capcacidad de carga 1750 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-3m-G1-1500: Lonitud de la viga 3 m. Altura G1 (regulable de 3.2-5.4 m). Capcacidad de carga 1500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-4m-G1-1250: Lonitud de la viga 4 m. Altura G1 (regulable de 3.2-5.4 m). Capcacidad de carga 1250 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-5m-G1-1000: Lonitud de la viga 5 m. Altura G1 (regulable de 3.2-5.4 m). Capcacidad de carga 1000 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-6m-G1-750: Lonitud de la viga 6 m. Altura G1 (regulable de 3.2-5.4 m). Capcacidad de carga 750 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-7m-G1-500: Lonitud de la viga 7 m. Altura G1 (regulable de 3.2-5.4 m). Capcacidad de carga 500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-2m-G2-500: Lonitud de la viga 2 m. Altura G2 (regulable de 4.2-6.4 m). Capcacidad de carga 500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-3m-G2-500: Lonitud de la viga 3 m. Altura G2 (regulable de 4.2-6.4 m). Capcacidad de carga 500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-4m-G2-500: Lonitud de la viga 4 m. Altura G2 (regulable de 4.2-6.4 m). Capcacidad de carga 500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-5m-G2-500: Lonitud de la viga 5 m. Altura G2 (regulable de 4.2-6.4 m). Capcacidad de carga 500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-6m-G2-500: Lonitud de la viga 6 m. Altura G2 (regulable de 4.2-6.4 m). Capcacidad de carga 500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.
• PCP-A-7m-G2-500: Lonitud de la viga 7 m. Altura G2 (regulable de 4.2-6.4 m). Capcacidad de carga 500 Kg. Incluye un carro de carga. No incluyen carros anticaídas.

NORMA:

• EN 795:2012: Equipos de protección individual contra caídas. Dispositivos de anclaje. Clase B, dispositivos de anclaje provisionales o temporales.

LONGITUDES DE VIGA: 2 / 3 / 4 / 5 / 6 / 7 m.

PESO: De 111 a 234 Kg.

ALTURA DE LAS PATAS: E1 (1.6-2.2 m.) / F1 (2.2-3.6 m.) / G1 (3.2-5.4 m.) / G2 (4.23-6.43) m.

MATERIAL: Aluminio.
